Il Microscopio Stereo


La serie di microscopi stereoscopici ZENITH offre una gamma di strumenti studiati per soddisfare ogni necessità in ambito "DIDATTICO", "LABORATORIO", "RICERCA" e "INDUSTRIA". I nostri microscopi sono particolarmente apprezzati e richiesti da odontotecnici, gemmologi (per l'osservazione in campo scuro), micologi, nel campo della mineralogia, ingegneria, meccanica, elettronica, grafologia e negli ambiti della scienza e della tecnica.

Il microscopio stereoscopico si differenzia dal microscopio biologico in quanto il primo si utilizza a bassi ingrandimenti (circa max. 40x) per osservazione di oggetti tridimensionali con luce incidente, mentre il secondo per forti ingrandimenti (da 100x a 1000x) di oggetti in trasparenza su vetrini preparati.

Per qualità ottiche e meccaniche essi si pongono al vertice della categoria di apparecchi ricercati per il loro eccezionale rapporto qualità/prezzo.

Il sistema ottico, composto da testate binoculari o trinoculari a obiettivo fisso o zoom, pone la serie stereo nella giusta applicazione dove si richiedano strumenti professionali ad un costo particolarmente contenuto. I numerosi accessori rendono ampia la scelta delle possibili configurazioni ed estendono la flessibilità degli strumenti, anche personalizzabili.

La dotazione standard è completa e permette lo studio del mondo microscopico in modo piacevole e didatticamente valido.


Su richiesta verrà fornito, con l'acquisto di un microscopio stereoscopico ZENITH, un CD-ROM contenente 3 utili dispense sul mondo  della   microscopia,   create  in collaborazione con lo SCIENCE CENTER DELL'UNIVERSITA' DI TORINO.

Microscopi Università di Torino Siamo in collaborazione con SVSN - Società Veneziana di Scienze Naturali

Siamo in collaborazione con SVSN -
Società Veneziana di Scienze Naturali,
che fornisce gratuitamente Assistenza Scientifica.

>> Visita il sito www.svsn.it <<

E' contenuto inoltre il corso interattivo dal titolo LA DIDATTICA DELLA MICROSCOPIA creato per le scuole di ogni livello.

Corso Microscopia





Particolari anatomici di piccoli moscerini
(Diptera Canacidae)
Particolari anatomici di
Psacadina zernyi
Ala di Xanthocanace

Immagini riprese con microscopio Zenith e microvideocamera Optikam B5
dall'Entomologo Veneziano Lorenzo Munari della Società Veneziana di Scienze Naturali


Tabella Riassuntiva
Microscopi Stereoscopici

STEREO "DIDATTICI"
ST-X        Stereo     20x
ST 30 FX Stereo     20x 40x
SFX-31    Stereo     20x 40x
SFX-32    Stereo    10x 30x
SFX-51    Stereo    20x 40x
SFX-52    Stereo    10x 30x
SFX-91D LED     10x 20x 40x
STEREO "LABORATORIO"
LAB - 20 Stereo Zoom Binoculare  7 - 45x
SLX-3 Stereo Zoom Trinoculare  7 - 45x

SERIE "GEMMOLOGIA"
OPTIGEM-1 e 2 7 - 45x
STEREO "MODULARE"
SZX B - T= Serie Professionale componibile
SZX - TA= Serie Professionale componibile
SZO-1 - 10 = Serie Professionale componibile
SZO B - T = Testata Zoom   Binoc. o Trinoc.
SZP-6 /-8 /-10 = Testate Zoom   Binoc. Galileiane


SERIE "INDUSTRIALE"
XC-100L 100x
XZ-1 7 - 45x
XDS-3MET metallografico rovesciato
ST-50 LED a sbalzo 20x
IS-02sistema di ispezione video

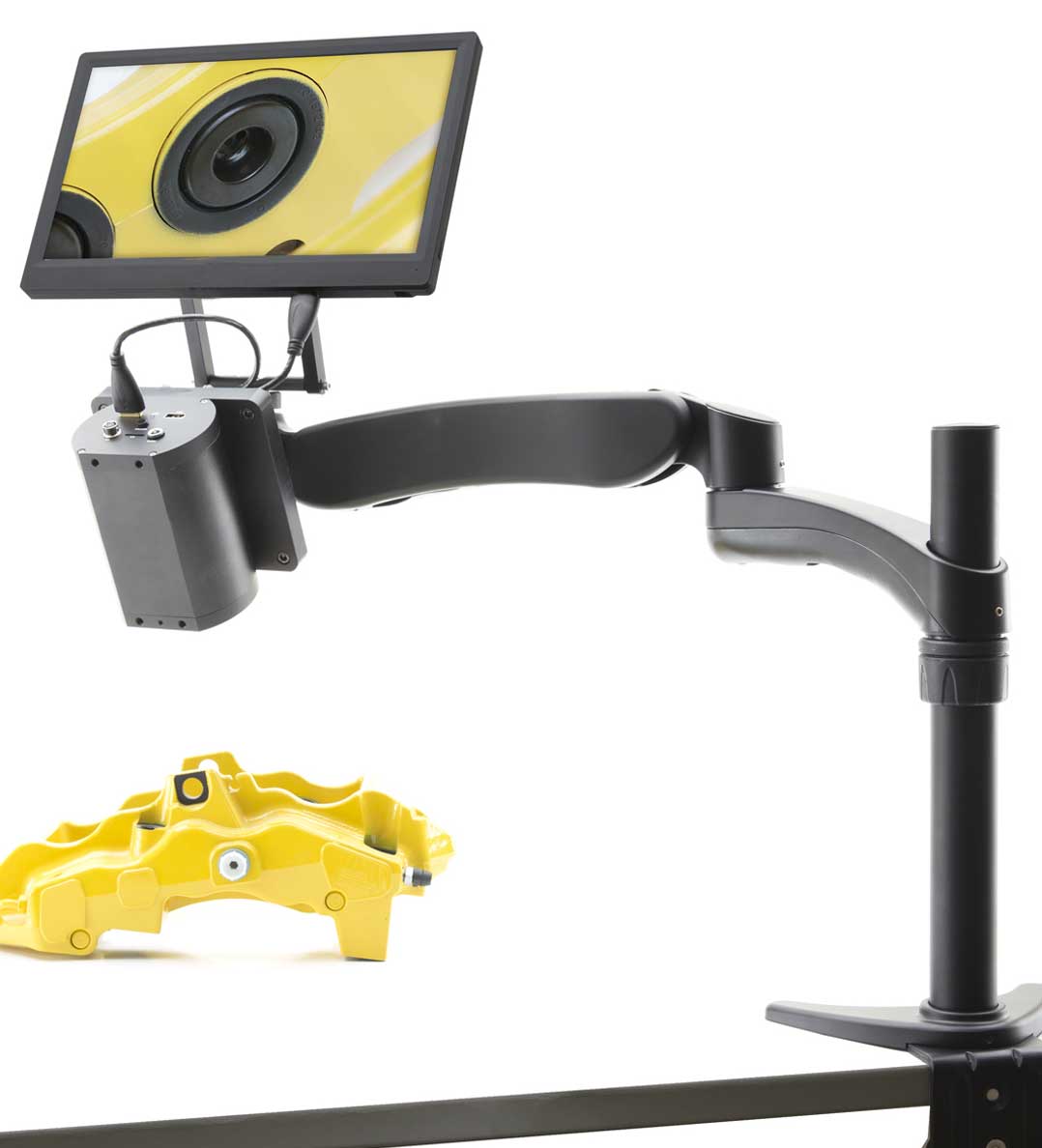

IS-03sistema di ispezione video
ADATTAT. CON MIRINO PERISCOPICO PER REFLEX


          Tutti i microscopi Zenith hanno garanzia di 10 anni


Serie Microscopi Stereo
DIDATTICI





Zenith ST-X  LED

Microscopio Stereoscopico 20x

Stereomicroscopio semplice da usare, adatto per l'uso nei primi anni scolastici.

Particolarmente raccomandato ai piu' giovani, per l'osservazione degli oggetti di tutti i giorni
in dettagli affascinanti.
Presenta una costruzione più leggera della serie STM grazie ad un sistema di illuminazione
incidente a LED alimentata da 2 Batterie Stilo AA, per utilizzo su campo.

Caratteristiche tecniche:
  • Modello: ST-X
  • Testata: Fisso - verticale
  • Oculari: WF 10x/16 mm
  • Obiettivo: Fisso 2x
  • Stativo: Colonna con supporto fisso
  • Illuminazione: Luce incidente LED con 2 batterie 2 AA (batterie non incluse).


Ideale per un utilizzo nei laboratori didattici e adatto in tutti gli ambienti in cui non è presente la rete elettrica.


[Inizio]

Zenith ST 30 FX

Stereomicroscopio per osservazioni di routine, che combina alta qualita' ottica a costruzione robusta ed affidabile.  Semplice da usare, e' adatto per l'uso nella scuola di tutti i livelli.
Particolarmente raccomandato ai piu' giovani, per l'osservazione degli oggetti di tutti i giorni in dettagli affascinanti.



  • Testata: Binoculare, inclinata di 45°, fissa
  • Oculari: WF 10x/20 mm
  • Obiettivo: 2x - 4x selezionabile
  • Ingrandimenti: 20x - 40x
  • Distanza di lavoro: 57 mm
  • Illuminazione: Luce incidente e trasmessa - LED da 1 W





Ideale per un utilizzo nei laboratori didattici e adatto allo studio di oggetti solidi.


Scheda Tecnica
nizio]



Serie Zenith SFX


Nuovi stereomicroscopi entry-level per principianti e studenti più giovani

La serie SFX
è la nuova linea di stereomicroscopi ZENITH progettata per la massima semplicità e che incorpora le caratteristiche più ricercate in un microscopio di prima esperienza, rivelando un mondo nascosto completamente nuovo e meraviglioso con l'immagine tridimensionale di qualsiasi soggetto posto sotto di esso.

Estremamente facile da installare e da utilizzare, la serie SFX è in grado di ispezionare una vasta gamma di articoli interessanti senza la necessità di alcuna preparazione del campione e vi è abbondanza di spazio in cui manipolare i campioni.


Punti chiave della serie ZENITH SFX:

  -  Design moderno e accattivante
  -  Esclusivo controllo tattile per la regolazione dell'illuminazione
     Scopri un nuovo modo per regolare rapidamente la luce
  -  Illuminazione a LED da 1W a intensità variabile  guidato alla
      massima luminosità

  -  Obiettivo girevole a 2 o 3 ingrandimenti; testa rotante o digitale
     Progettato per sfidare gli utenti più esigenti in materia di istruzione
  -  Dotato di oculari high-point
     Adatto anche per i portatori di occhiali
  -  Senza fili, con batterie ricaricabili
     Usalo ovunque tu voglia, senza limiti
  -  Leggero e con maniglia per un facile trasporto






Zenith SFX - 31 LED


Progettato per un uso semplice e per utenti più giovani
Caratteristiche tecniche:
  • Ingrandimenti 20x e 40x;
  • Coppia di oculari 10x;
  • Coppia di obiettivi achromatici 2x e 4x su torretta girevole;
  • Illuminazione diretta e per trasparenza a LED;
  • Distanza di lavoro 57mm;
  • Angolo di campo 5-10mm;
  • Piatto rimovibile Bianco/Nero e in vetro opalino;
  • Oculari inclinati di 45 gradi per una vista piu' confortevole;
  • Regolazione diottrie e distanza interpupillare;
  • Alimentazione: a rete 220V e batterie ricaricabili per uso esterno

Ideale per applicazione di routine e didattiche

Tutta la serie SFX offre batterie ricaricabili interne con una durata fino a 10 ore
di utilizzo all'aperto.

LED con batterie ricaricabili - Illuminazione ottimizzata:
Risparmio di denaro ed energia grazie alla lunga durata del LED (50.000 ore,
20 anni in caso di utilizzo 8 ore al giorno), più di 20 volte rispetto ad una
lampadina alogena standard

vedi scheda tecnica



Zenith SFX - 32 LED



Progettato per un uso semplice e per utenti più giovani
Caratteristiche tecniche:
  • Ingrandimenti 10x e 30x;
  • Coppia di oculari 10x;
  • Coppia di obiettivi achromatici 1x e 3x su torretta girevole;
  • Illuminazione diretta e per trasparenza a LED;
  • Distanza di lavoro 57mm;
  • Angolo di campo 5-10mm;
  • Piatto rimovibile Bianco/Nero e in vetro opalino;
  • Oculari inclinati di 45 gradi per una vista piu' confortevole;
  • Regolazione diottrie e distanza interpupillare;
  • Alimentazione: a rete 220V e batterie ricaricabili per uso esterno

Ideale per applicazioni di routine e didattiche

Tutta la serie SFX offre batterie ricaricabili interne con una durata fino a 10 ore
di utilizzo all'aperto.

LED con batterie ricaricabili - Illuminazione ottimizzata:
Risparmio di denaro ed energia grazie alla lunga durata del LED (50.000 ore,
20 anni in caso di utilizzo 8 ore al giorno), più di 20 volte rispetto ad una lampadina
alogena standard

vedi scheda tecnica



Zenith SFX - 51 LED


Progettato per un uso semplice e per utenti più giovani
Caratteristiche tecniche:
  • Ingrandimenti 20x e 40x;
  • Coppia di oculari 10x;
  • Coppia di obiettivi achromatici 2x e 4x su torretta girevole;
  • Illuminazione diretta e per trasparenza a LED;
  • Distanza di lavoro 76mm;
  • Piatto rimovibile Bianco/Nero e in vetro opalino;
  • Oculari inclinati di 45 gradi per una vista piu' confortevole;
  • Regolazione diottrie e distanza interpupillare;
  • Alimentazione: a rete 220V e batterie ricaricabili per uso esterno
  • Pannello Touch screen per la regolazione della luce
  • Dotato di comoda maniglia per il trasporto
Ideale per applicazioni di routine e didattiche

Tutta la serie SFX offre batterie ricaricabili interne con una durata fino a 10 ore
di utilizzo all'aperto.

LED con batterie ricaricabili - Illuminazione ottimizzata:
Risparmio di denaro ed energia grazie alla lunga durata del LED (50.000 ore,
20 anni in caso di utilizzo 8 ore al giorno), più di 20 volte rispetto ad una lampadina
alogena standard

vedi scheda tecnica

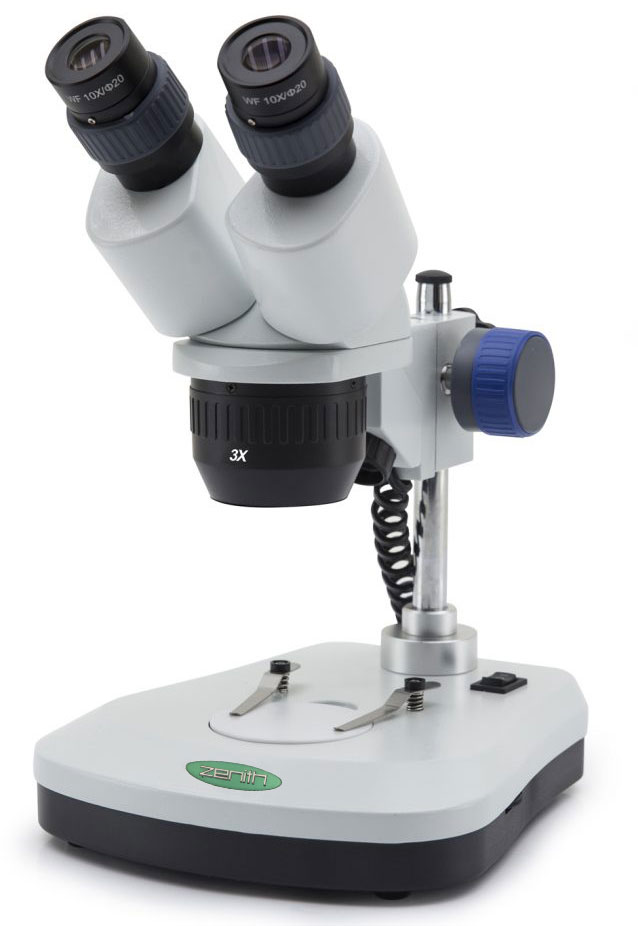

Zenith SFX - 52 LED


Progettato per un uso semplice e per utenti più giovani
Caratteristiche tecniche:
  • Ingrandimenti 10x e 30x;
  • Coppia di oculari 10x;
  • Coppia di obiettivi achromatici 1x e 3x su torretta girevole;
  • Illuminazione diretta e per trasparenza a LED;
  • Distanza di lavoro 76mm;
  • Piatto rimovibile Bianco/Nero e in vetro opalino;
  • Oculari inclinati di 45 gradi per una vista piu' confortevole;
  • Regolazione diottrie e distanza interpupillare;
  • Alimentazione: a rete 220V e batterie ricaricabili per uso esterno
  • Pannello Touch screen per la regolazione della luce
  • Dotato di comoda maniglia per il trasporto

Ideale per applicazioni di routine e didattiche

Tutta la serie SFX offre batterie ricaricabili interne con durata fino a 10 ore
di utilizzo all'aperto.

LED con batterie ricaricabili - Illuminazione ottimizzata:
Risparmio di denaro ed energia grazie alla lunga durata del LED (50.000 ore,
20 anni in caso di utilizzo 8 ore al giorno), più di 20 volte rispetto ad una
lampadina alogena standard

vedi scheda tecnica



Zenith SFX - 91D LED

Microscopio digitale

Stereomicroscopio binoculare digitale dotato di 3 coppie di obiettivi su torretta girevole (1x-2x-4x) per ottenere ingrandimenti 10x, 20x e 40x.
Illuminazione a LED incredibilmente luminosa e uniforme (trasmessa e incidente), impostabile tramite l'esclusivo controllo touch.
Alimentato a rete 220V e con  batterie ricaricabili.

La fotocamera da 3 MP integrata nella testa del microscopio Zenith SFX-91D cattura facilmente foto e video, fornendo immagini nitide in modo molto intuitivo e user-friendly, può essere ideale anche per le prime esperienze in microscopia digitale.


Caratteristiche tecniche:
  • Ingrandimenti 10x, 20x e 40x;
  • Coppia di oculari 10x;
  • Obiettivi acromatici 1x, 2x e 4x su torretta girevole;
  • Illuminazione diretta e per trasparenza a LED;
  • Distanza di lavoro 60mm;
  • Piatto rimovibile Bianco/Nero e in vetro opalino;
  • Oculari inclinati di 45 gradi per una vista piu' confortevole;
  • Regolazione diottrie e distanza interpupillare;
  • Alimentazione: a rete 220V e batterie ricaricabili per uso esterno
  • Pannello Touch screen per la regolazione della luce
  • Telecamera incorporata  da 3MP USB 2.0, sensore CMOS
  • Dotato di comoda maniglia per il trasporto



vedi scheda tecnica



Inizio]

Serie Microscopi Stereo
LABORATORIO

Zenith LAB - 20 LED zoom

Microscopio stereoscopico con ingrandimenti variabili (zoom) da un minimo di 7x ad un massimo di 45x, ad alta risoluzione.

Il microscopio è particolarmente indicato nel campo dell'odontotecnica, gemmologia, nell'osservazione in campo scuro, micologia e da professionisti quali: ricercatori, ingegneri, meccanici, elettronici, grafologi, agronomi e forestali.

Oculari 10x a grande campo che permette una profondità di campo ed un effetto stereoscopico eccellenti per poter esaminare tutti i tipi di materiali in tre dimensioni.

Con obiettivi addizionali e oculari  optional il potere di ingrandimento totale va da 3,5x a 67,5x.

Doppio illuminatore a LED ad alta efficienza, con controllo indipendente della luminosità incidente e trasmessa tramite reostati posti nella parte posteriore della base.

Con le videocamere OPTIKAM con uscita USB per PC (vedi "Videomicroscopia") poste sulla proiezione dell'oculare, è possibile ottenere ottime riprese video.

B20

Scheda Tecnica

[Inizio]


Zenith SLX-3    EcoLED Trinoculare zoom

Microscopio Stereoscopico Trinoculare con ingrandimenti variabili (zoom) da un minimo di 7x
ad un massimo di 45x by Optika



Illuminazione a LED Longlife (per oltre 20 anni di utilizzo)
Base ultrapiatta con disco Ø 100 mm per luce diffusa trasmessa
Alimentazione a 220V ed a batterie ricaricabili per utilizzo in esterno
Illuminazione luce incidente e trasmessa indipendenti


Testa: trinoculare ideale per applicazioni foto/video con microvideocamere Optikam
Regolazione diottrica
: entrambi gli oculari.
Oculari: WF10x / 21 mm
Obiettivo: zoom acromatico parafocale 0,7x… 4,5x (rapporto 6,43: 1) con trattamento MC
Distanza di lavoro: 100 mm.
Messa a fuoco: meccanismo di messa a fuoco a cremagliera.
Temperatura di colore: 6.300 K.



Scheda Tecnica

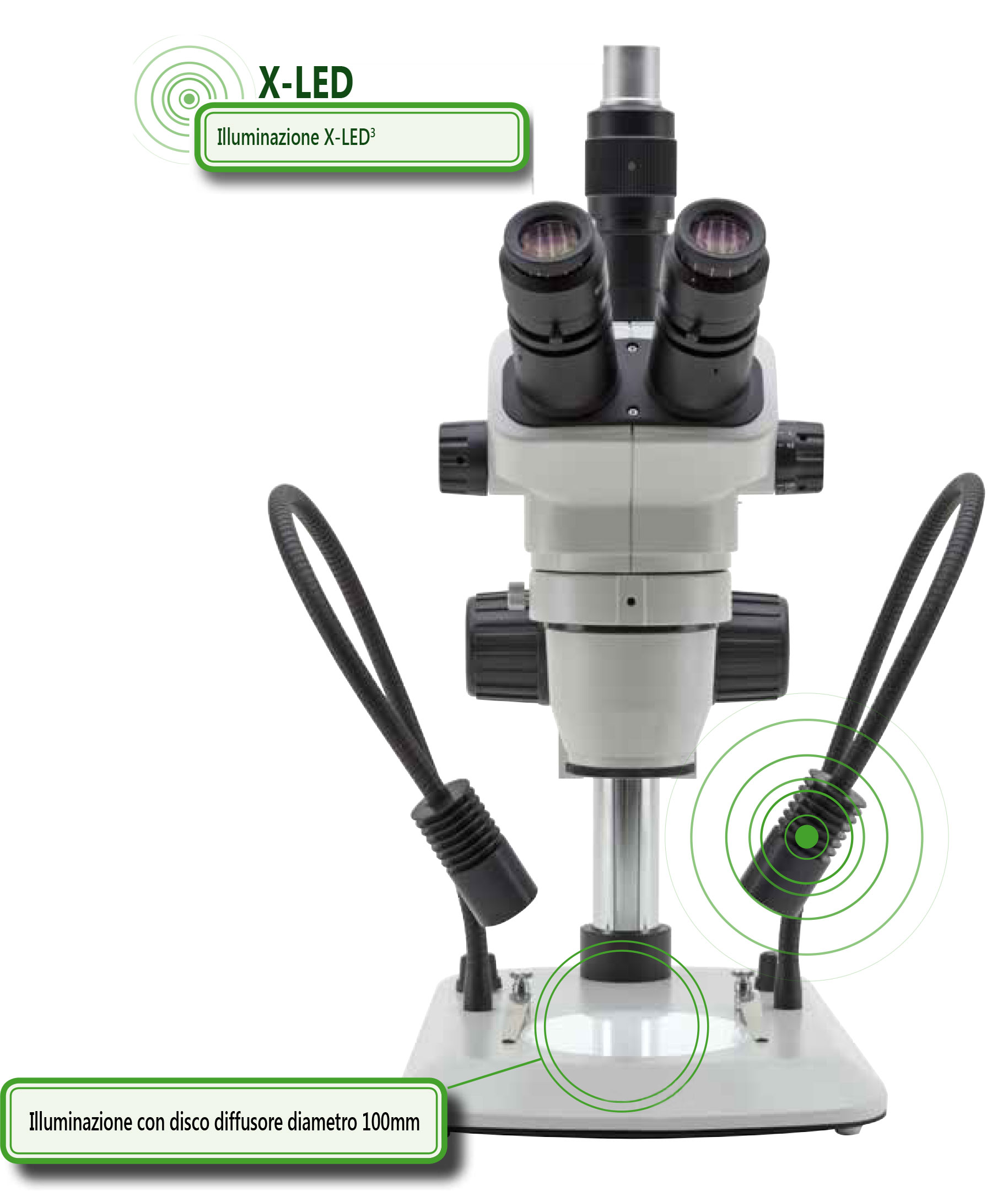

x-LED3 La nuova frontiera dell'illuminazione




Illuminazione potente ed uniforme grazie ad una tecnologia in grado di raddoppiare l'intensità della luce per prestazioni ineguagliabili, garantendo una temperatura colore bianco puro costante.

Notevole risparmio di energia grazie ai consumi energetici incredibilmente bassi, solo 3,6W

Equivalenza di potenza ad una lampada alogena da 50W




MICROSCOPI STEREOSCOPICI MODULARI

Zenith Serie SZ

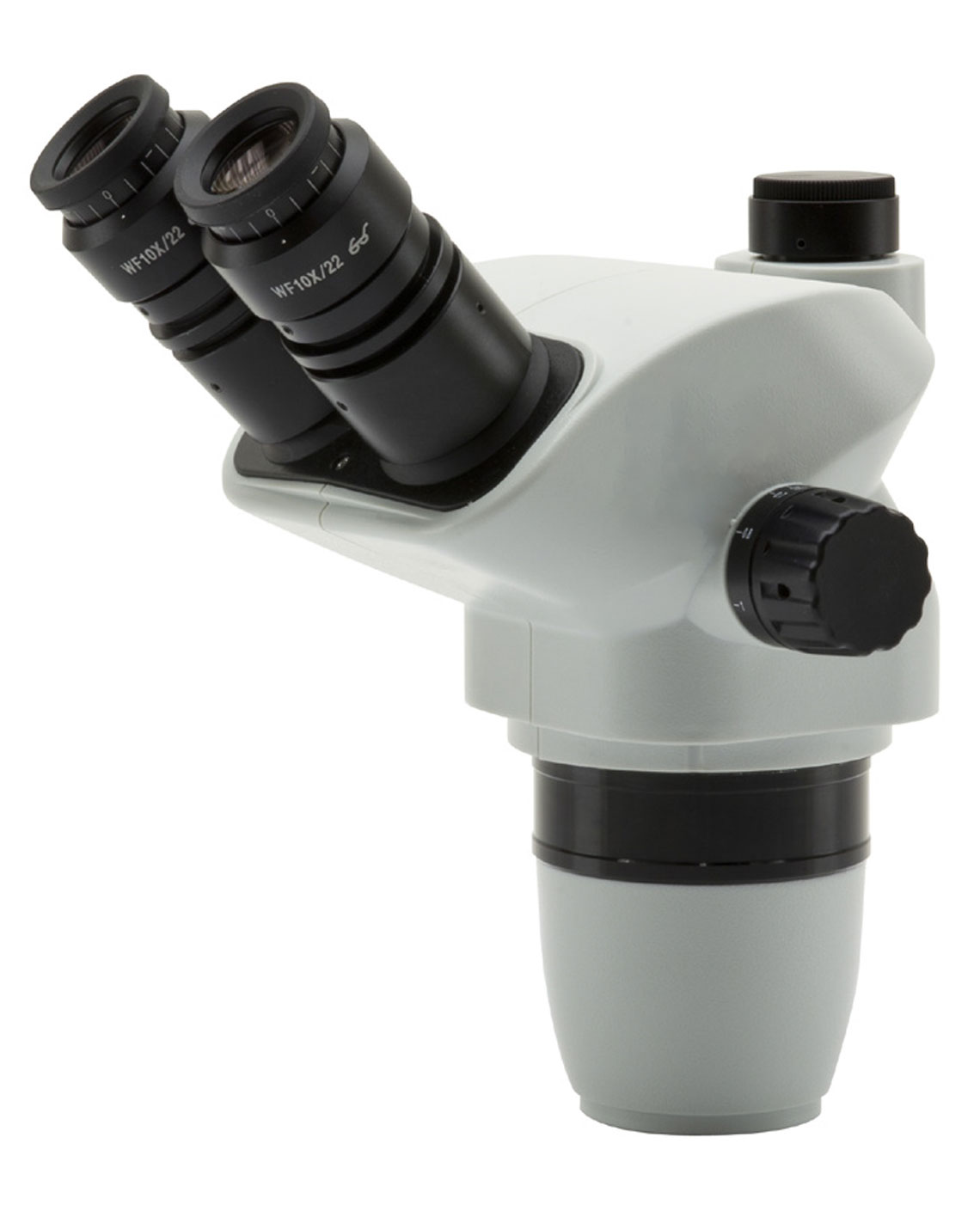

Zenith SZX Led


Microscopio Stereoscopico Binoculare o Trinoculare by Optika  ideale per Università, per Laboratori e per tutti coloro che necessitano di un grande campo di lavoro.  La serie di microscopi Stereoscopici Zenith SZ garantiscono una distanza di lavoro estesa fino a 110 mm e doppia illuminazione uniforme a LED incidente e trasmessa.

Testa:
SZX-B: Binoculare, rotazione di 360 ° su tutti i supporti e inclinazione di 45 °.
SZX-T: Trinoculare, rotazione di 360 ° su tutti i supporti e inclinazione di 45 °
Distanza interpupillare: regolabile tra 51 e 75 mm.
Regolazione diottrica: su entrambi gli oculari.
Oculari: WF10x / 22 mm, punta alta, fissati da vite
Zoom acromatico parafocale 0,67x ... 4,5x (fattore di zoom 6,72: 1)
Distanza di lavoro: 110 mm
Focus:
Mod. SZ-A1
con messa a fuoco macrometrica (diametro 76 mm)
Stativo:
Mod.: SZ-ST2 con doppia illuminazione a 12 Led incidente e trasmessa

SZX-T

SZ-ST2


SZ-A1





Zenith SZX-TA


SZX - TA
Il microscopio modello Zenith SZX - TA  è uno Stereoscopio Trinoculare by Optika ideale per chi necessita di un grande indice di campo (23 mm) ed estesa distanza di lavoro 110 mm.
La testa Zenith SZX - TA  è compatibile e personalizzabile con vari tipi di Stativi ed Illuminazione.

Caratteristiche tecniche della testa
:

Trinoculare con rotazione di 360° su tutti i supporti e inclinazione di 45°.
Distanza interpupillare: regolabile tra 51 e 75 mm.
Regolazione diottrica: su entrambi gli oculari.
Oculari: WF10x / 23 mm, fissati da vite e con calotte di gomma integrate.
Obiettivo: zoom acromatico parafocale 0,65x… 5,5x (fattore di zoom 8,46: 1).
Distanza di lavoro: 110 mm.




Specchietto delle possibili combinazioni per i microscopi della serie Zenith SZ


Per le specifiche tecniche degli stativi clicca qui


Caratteristiche dei microscopi serie Zenith SZ



Gli oculari Planacromatici nei microscopi  serie Zenith SZ hanno un campo visivo di 22-23 mm di larghezza e sono adatti anche a chi indossa occhiali da vista

X-LEDT3 Illuminatore di alta qualità per luce trasmessa.
Con un massimo di 60 led disposti geometricamente, garantisce una perfetta uniformità della luce e l'osservazione di grandi campioni grazie al suo diametro di 10 cm

Se devi lavorare al microscopio, avrai bisogno di una grande distanza di lavoro. La serie SZ garantisce una distanza di lavoro estesa di 110 mm


Confronto rapporti di ingrandimento ZENITH SZX





MICROSCOPI STEREOSCOPICI MODULARI
Zenith Serie SZO




I NUOVI Stereomicroscopi Zenith della Serie SZO sostituiscono integralmente i predecessori della Serie SZN grazie ad un costante sviluppo per garantire qualità, prestazioni sempre superiori ed un rapporto qualità prezzo eccellente.

Ogni dettaglio della Serie SZO è stato attentamente studiato per soddisfare le esigenze di utilizzatori professionali, sempre in cerca di prestazioni, affidabilità e durata di primo livello.
Il Sistema Ottico Greenough garantisce ispezioni 3D, la distanza operativa di 110 mm e un rapporto di zoom di 6.72:1 rende questa serie molto allettante.

A differenza della precedente serie SZN, le Teste SZO si differenziano in sostanziali aspetti, tra cui:
  • Osservazione simultanea Oculari - Telecamera su testa trinoculare: la distribuzione della luce garantisce un confort e una praticità impareggiabile, garantendo visione simultanea da oculari e terza uscita. Le teste SZO sono disponibili anche in versione binoculare
  • Maggiore Accuratezza e Ripetibilità: lo zoom è dotato di click-stop (11 scatti) per garantire osservazioni incredibilmente precise e ripetitive
  • Confort Superiore con Campo di Visione Maggiore: il campo da 23 mm fornisce un'esperienza di altissimo livello durante l'osservazione.

10 modelli della Serie SZO by Optika trovano applicazione in ogni tipo di utilizzo che richieda uno strumento professionale.
I numerosi accessori disponibili consentono un’ampia gamma di configurazioni ed applicazioni.

Gli stereo microscopi della serie SZO possono essere personalizzati con diversi componenti in funzione delle necessità di analisi microscopica e componibili su richiesta dell'utente partendo dalle testate zoom binoculari e trinoculari da 6,7 a 45 ingrandimenti.

Alle testate si possono abbinare numerose tipi di basi e stativi per adattare lo strumento ad ogni specifico utilizzo. La linea completa è disponibile alla sezione
"Stativi".

L'illuminazione può essere a sua volta personalizzata per il tipo di osservazione scegliendo fra l'ampia gamma proposta, consultabile alla sezione "Illuminazione e Fibre Ottiche".


Zenith SZO-B e SZO-Tr

Microscopio stereoscopico Zoom a testata Binoculare e Trinoculare by Optika.
Base di partenza del componimento della Serie SZO.

Caratteristiche tecniche:

  • Girevole a 360°, inclinata 45°;
  • Oculari WF10x/22mm grande campo high point;
  • Distanza interpupillare: 55-75 mm;
  • Regolazione diottrica: +/-5 dp:
  • Obiettivo zoom 0,67x....4,5x;
  • Rapporto zoom: 6,72;
  • Distanza di lavoro: 110 mm.



Zenith SZO-1

Microscopio stereoscopico a testata binoculare by Optika.
Stativo semplice per luce incidente con messa a fuoco comandata da coppia di manopole.
Dimensioni base: lunghezza: 270mm; larghezza: 210mm, altezza: 30mm
In questo modello non è presente alcun sistema di illuminazione.
E' consigliato l'uso di illuminatori esterni tipo CL-31 e CL-41 a LED o fibre ottiche CLD-01

Per le caratteristiche tecniche della serie Zenith SZO-1 cliccare qui


Zenith SZO-2

Versione trinoculare del modello SZO-1. Ideale per applicazioni foto/video.

Per le caratteristiche tecniche della serie Zenith SZO-2 cliccare qui.



SZO - 2

Zenith SZO-3


Il microscopio stereoscopico SZO-3 by Optika ha le stesse caratteristiche del modello SZO-1 ma a differenza di quest'ultimo è dotato di illuminazione x-LED3 incidente da 3.6 W e illuminazione trasmessa con 60 x-LEDT3

Per le caratteristiche tecniche della serie Zenith SZO-3 cliccare qui.

Zenith SZO-4

L' SZO-4 è la versione trinoculare del modello SZO-3.
Ideale per applicazioni foto/video.

Per le caratteristiche tecniche della serie Zenith SZO-4 cliccare qui.

SZO - 3


Zenith SZO-5

Microscopio stereoscopico a testata binoculare by Optika.

Illuminazione Trasmessa: 60 x-LEDT3, 8000 lux, 4 W LED a luce bianca
Luce uniforme su oltre 100 mm
di diametro.
Illuminazione Incidente: 2
x-LED3 flessibili ad elevata luminosità su ogni braccio.
Regolazione della luminosità tramite manopola a lato della base.
Temperatura colore: 6300K.
Dimensioni base: lunghezza 270mm; larghezza 210mm; altezza 30mm.


Per le caratteristiche tecniche della serie Zenith SZO-5 cliccare qui.


Zenith SZO-6

Versione trinoculare del modello SZO-5. Per applicazioni foto/video.


SZO - 6

Zenith SZO-7



SZO - 7

Il modello SZO-7 è dotato di una base a sbalzo semplice con altezza della colonna di 42 cm e diametro 32 mm. Braccio orizzontale: 43 cm.

E' sprovvisto di illuminazione ma può essere usato con illuminatori esterni tipo CL-31 e CL-41 a LED o fibre ottiche CLD-01.

Per le caratteristiche tecniche della serie Zenith SZO-7 cliccare qui.

Zenith SZO-8

Il microscopio steroscopico SZO-8 è la versione trinoculare del modello SZO-7.
Ideale per applicazioni foto/video.


Per le caratteristiche tecniche della serie Zenith SZO-8 cliccare qui
.


Zenith SZO-9








SZO - 9

Microscopio stereoscopico a testata binoculare by Optika.

Questo modello è dotato di uno stativo a sbalzo snodabile (STL-2) che consente la rotazione di tutto lo strumento attorno all'asse dello stativo, l'inclinazione longitudinale e l'inclinazione trasversale del corpo stereoscopico.

Con queste caratteristiche, è possibile visionare oggetti di notevoli dimensioni permettendone la manipolazione e la lavorazione.

Diametro base: 26 x 21 x 8h cm.
E' sprovvisto di illuminazione ma può essere usato con illuminatori esterni
tipo CL-31 e CL-41 a LED o fibre ottiche CLD-01.

Per le caratteristiche tecniche della serie Zenith SZO-9 cliccare qui.


Zenith SZO-10

Versione trinoculare del modello SZO-9. Ideale per applicazioni foto-video.

Per le caratteristiche tecniche della serie Zenith SZO-10 cliccare qui.



[Inizio]

Zenith Serie SZO

Una vasta gamma di accessori opzionali completa le funzionalità della serie di microscopi stereoscopici SZO.
Ottiche addizionali e accessori per applicazioni di ripresa foto-video

Accessori per linea Microscopi SZR

Fra gli accessori disponibili vi sono numerosi tipi di basi e stativi per adattare lo strumento alle proprie necessità.
L'intera gamma è disponibile alla sezione "Stativi".

Elenco accessori optionali SZO:

  • OCULARE MICROMETRICO WF 10x/22mm
  • OCULARI (coppia) WF10x/22mm.
  • OCULARI (coppia) WF15x/16mm.
  • OCULARI (coppia) WF20x/12mm.
  • OCULARI (coppia) WF25x/9mm.
  • LENTE ADDIZIONALE 0,3x (w.d. 287mm).
  • LENTE ADDIZIONALE 0,5x (w.d. 185mm).
  • LENTE ADDIZIONALE 0,7x (w.d. 120mm).
  • LENTE ADDIZIONALE 1,5x (w.d.   49mm).
  • LENTE ADDIZIONALE 2x (w.d. 28mm).
  • ADATTATORE per macchine REFLEX con sensore
       FULL FRAME.
  • ADATTATORE per telecamere CCD (per sensore da 1/3”).
  • ADATTATORE per telecamere CCD (per sensore da 1/2”).
  • ADATTATORE  fotografico per macchine Reflex con
       sensore APS-C e Full Frame.
  • SET per LUCE POLARIZZATA (filtri e tavolino ruotante).
  • CONDENSATORE per CAMPO SCURO.
  • TAVOLINO TRASLATORE
  • TAVOLINO TRASLATORE con MANOPOLE COASSIALI
  • TAVOLINO TRASLATORE con VITI MICROMETRICHE
  • TAVOLINO RISCANDANTE con controllo digitale della
        temperatura (solo per stereomicroscopi).

  • Componenti
    Descrizione
    Testate Binoculare o Trinoculare, inclinate a 45° e ruotanti a 360°.
    Distanza Interpupillare Regolabile tra 55 e 75 mm.
    Compensazione Diottrica Regolabile in entrambi i tubi portaoculari.
    Oculari EWF 10x / 22mm
    Distanza di Lavoro 110 mm.
    Obiettivo Zoom continuo acromatico parafocale 0,67x...4,5x con ingrandimenti variabili in continuo (ingrandimento max 45x in configurazione standard, incrementabile a 225x mediante l’utilizzo di lenti ed oculari addizionali).
    Piano Portapreparati Eccetto i modelli con base a sbalzo, gli strumenti sono dotati di disco bianco/nero per contrasto e pinze ferma preparato.
    Messa a Fuoco A pignone e cremagliera, controllato da manopole poste ai lati dello stativo.
    Illuminatori Illuminazione incidente x-Led3 ad alta efficienza, (a uno o due bracci) e illuminazione trasmessa con disco diffusore Led bianco da 100mm. (60chip LEDs)
    Stativi La serie SZN dispone di vari stativi per ogni tipo di richiesta.
    Un modello semplice privo di luce trasmessa, un modello che comprende luce trasmessa e luce incidente, stativi a sbalzo (semplice o snodato) che permettono l’osservazione di oggetti di grandi dimensioni anche durante lavorazioni

    Tabella Riassuntiva Zenith serie SZO


    Mod.

    Testata

    Oculari

    Obiettivo

    Stativo Illuminazione

    SZO-B

    Binoculare

    EWF 10x / 22

    0,67....4,5x

    -

    -

    SZO-Tr

    Trinoculare

    EWF 10x / 22

    0,67....4,5x

    -

    -

    SZO-1

    Binoculare

    EWF 10x / 22

    0,67....4,5x

    A colonna

    -

    SZO-2

    Trinoculare

    EWF 10x / 22

    0,67....4,5x

    A colonna

    -

    SZO-3

    Binoculare

    EWF 10x / 22

    0,67....4,5x

    A colonna

    Trasmessa: 100mm disco LED - Incidente: x-LED3

    SZO-4

    Trinoculare

    EWF 10x / 22

    0,67....4,5x

    A colonna

    Trasmessa: 100mm disco LED - Incidente: x-LED3

    SZO-5

    Binoculare

    EWF 10x / 22

    0,67....4,5x

    Stativo con illuminazione

    Trasmessa: 100mm disco LED - Incidente: doppio braccio x-LED3

    SZO-6

    Trinoculare

    EWF 10x / 22

    0,67....4,5x

    Stativo con illuminazione

    Trasmessa: 100mm disco LED - Incidente: doppio braccio x-LED3

    SZO-7

    Binoculare

    EWF 10x / 22

    0,67....4,5x

    Base a sbalzo semplice

    -

    SZO-8

    Trinoculare

    EWF 10x / 22

    0,67....4,5x

    Base a sbalzo semplice

    -

    SZO-9

    Binoculare

    EWF 10x / 22

    0,67....4,5x

    Base a sbalzo snodata

    -

    SZO-10

    Trinoculare

    EWF 10x / 22

    0,67....4,5x

    Base a sbalzo snodata

    -




    Serie Modulare Galileiana SZP

    Teste stereoscopiche zoom binoculari di tipo GALILEIANO. Questo tipo di microscopio, proprio per la conformazione del suo sistema ottico che ne garantisce una risoluzione d'immagine maggiore, è molto diverso dalle altre testate stereoscopiche (le differenze si possono osservare nell'immagine a destra), ed è particolarmente indicato per un uso professionale.

    Le testate sono caratterizzate dall'ottica corretta all'infinito, sono girevoli a 360° e dispongono di 2 tubi portaoculari inclinati a 30° con regolazione +/-5 diottrie.
    Gli oculari di serie sono a campo largo con ingrandimento 10x (WF 10x / 22mm "high point"). La distanza interpupillare è regolabile fra 55 e 75 mm.

    Le versioni disponibili sono 3, con ingrandimento variabile in continuità, tramite coppia di manopole poste sul corpo dell'obiettivo:

    - da 0,8x a   5x con fattore zoom  6:1  per il modello SZP-6   =  max 50x
    - da 0,8x a 6,4x con fattore zoom 8:1  per il modello SZP-8   =  max 64x
    - da 0,8x a   8x con fattore zoom 10:1 per il modello SZP-10 =  max 80x

    Obiettivo planacromatico 1x. Distanza di lavoro 80mm.
    Nella confezione è inclusa la copertina antipolvere dedicata.

    Gli stereomicroscopi SZP sono una serie modulabile personalizzabile. Essi non sono dotati di stativo e illuminazione, ma è possibile comporre il microscopio completo secondo le proprie esigenze consultando le sezioni "Illuminazione e Fibre Ottiche" e "Stativi" (diametro alloggiamento testata 76mm). E' possibile scegliere fra una grande disponibilità di opzioni, questo ne conferisce una maggiore flessibilità all'uso finale.

    Inoltre a richiesta sono disponili gli "Accessori dedicati alla serie SZP".




    Schema ottico galileiano e greenough a confronto
    Confronto fra schema ottico Galileiano (a sinistra) e Greenough (a destra)

    Microscopio Zenith SZP Zoom
    Testa Binoculare SZPTesta Binoculare SZP-ERGO
    [Inizio]

    Serie Microscopi Stereo
    GEMMOLOGIA





    Zenith  OPTIGEM-1  e  OPTIGEM-2

    I microscopi Zenith OPTIGEM-1 e Zenith OPTIGEM-2 by Optika sono straordinari strumenti gemmologici che possono essere utilizzati sia come microscopi verticali che orizzontali, ruotando semplicemente una manopola e senza smontare nessun componente.
    Uno speciale condensatore ultra-luminoso a LED, con controllo d’intensità e sempre perfettamente corrispondente alla temperatura di colore della luce solare, permette di passare, con l'azionamento di una levetta, dal campo chiaro al campo scuro.
    Il condensatore utilizza un’innovativa configurazione ottica che permette un’elevata flessibilità di utilizzo del campo scuro, che farà risparmiare molto tempo nel cercare la corretta illuminazione. Un braccio flessibile addizionale a LED e un fondo nero opaco permettono di ottenere un elevato contrasto e immagini nitide anche in un ambiente luminoso.
    Una gamma di accessori modulari completa e migliora l’efficacia dello strumento: clip gemmologiche, diaframma a iride, kit per analisi di polarizzazione, unità ottica per passare da campo scuro “definito” (gemme) a “diffuso” (analisi diamanti), cella ad immersione con traslatore e pompa pick-up da vuoto.
    I vari accessori sono pensati per essere applicati sia quando il microscopio è in verticale, che quando è in orizzontale, e possono essere applicati uno sull’altro in ogni ordine.

    Caratteristiche tecniche:
    • Testa con ingrandimento zoom: 0,7x ... 4,5x (binoculare e trinoculare);
    • Angolo di osservazione: il microscopio può essere inclinato di 90° da verticale a orizzontale;
    • Illuminazione: campo chiaro e campo scuro a LED, braccio flessibile a LED, con regolazione di intensità, tutti corrispondenti alla temperatura di colore solare;
    • Oculari: WF10x/22mm, ad elevata estrazione pupillare;
    • Rotazione microscopio: 360° (solo per la posizione verticale);
    • Clips gemmologiche;
    • Tavolo: con 3 punti di attacco per le clip.
    La gamma propone il modello binoculare OPTIGEM-1 e la versione trinoculare OPTIGEM-2.

    POSSIBILITA' DI RIPRESA FOTO E VIDEO
    con gli appositi adattatori (vedi "Videomicroscopia")

    Microscopio Gemmologico Zenith GEM-1 e GEM-2

    Zenith GEM-2 lato     Zenith GEM-2 orizzontale     Cella per Immersione su Zenith GEM-1     Pietra osservata attraverso Zenith GEM-2



    Accessori (optional) per serie Gemmologia

    Accessori per OPTIGEM-1   e   OPTIGEM-2:
    • Diaframma a iride per campo oscuro (con diffusore luce)
    • Set per luce polarizzata
    • Cuvetta in quarzo per immersione
    • Meccanismo traslatore per cuvetta
    • Sistema a vuoto per supporto gemme
    • Kit per analisi proporzioni diamanti
    • Coppia di oculari WF15x/15 mm

    • Coppia di oculari WF20x/10 mm
    • Oculare micrometrico WF10x/20 mm
    • Lente addizionale 1,5x
    • Lente addizionale 2x
    • Adattatore per macchina fotografica reflex
    • Adattatore per telecamere CCD (con sensore 1/3”)
    • Adattatore per telecamere CCD (con sensore 1/2”)


    Serie Microscopi Stereo
    INDUSTRIALI

    Zenith XC - 100L

    Caratteristiche tecniche:
    • Microscopio biologico portatile per misurazioni.
    • Dotato di oculare micrometrico WF 10x / 17mm con reticolo diviso in decimi di millimetro.
    • Obiettivo acromatico 10x (100 ingrandimenti totali);
    • Messa a fuoco comandata da meccanismo a pignone e cremagliera;
    • Illuminatore orientabile alimentato a pile.
    • Possibilità di sostituire l'obiettivo 10x e l'oculare 10x con altri obiettivi e oculari della linea biologica.

    Microscopio Zenith XC-100L industriale

    [Inizio]

    Zenith XZ - 1

    Il microscopio da banco Zenith XZ-1 è uno strumento professionale per la misurazione e l’ispezione di superfici, dotato di obiettivo acromatico zoom da 0,7 a 4,5x, per ingrandimento minimo 7x al massimo di 45x.
    In dotazione oculare micrometrico WF 10x / 18mm con croce suddivisa in decimi di millimetro.
    Il Focus è controllato da meccanismo a pignone e cremagliera.
    Doppia unità di illuminazione per luce trasmessa e incidente, con lampadine alogene a basso voltaggio (12v / 10W).
    Distanza di lavoro: 90 mm.

      Accessori opzionali:
    • Oculare H5x
    • Oculare WF 16x / 12mm
    • Vetrino micrometrico 26 x 76 mm. 1 mm, div.  0.01 mm

    Microscopio Zenith XZ-1 Zoom industriale




    Zenith IS-02

    Il sistema di ispezione video Zenith IS-02 è costituito da un supporto per asta estremamente solido e preciso ed una fotocamera autofocus full HD (C-HAF).

    La telecamera è dotata di  messa a fuoco automatica full HD in tempo reale, con risoluzione di 2 MP per visualizzare immagini o video 1080p nitidi su monitor HD, tramite connessione HDMI a 60 fps. Il suo angolo di visione è completamente regolabile.
    Con la telecamera full HD la  messa a fuoco è istantanea senza la necessità di regolare costantemente l'obiettivo.
    E' dotata di zoom ottico 1x-14x e zoom elettronico 1x-6x.
    Tutte le funzioni sono controllate direttamente dallo schermo.

    La distanza di lavoro è compresa tra 10 cm e l'infinito condizione ideale per ispezionare oggetti multistrato in modo estremamente rapido.

    Il supporto del braccio è dotato di un giunto speciale per consentire qualsiasi rotazione (sia trasversale che longitudinale): il movimento longitudinale avviene attraverso lo scorrimento della guida orizzontale (bloccabile); mentre l'altezza complessiva è sia regolabile che bloccabile.




                                                              Vedi la scheda tecnica

    Zenith IS-03

    Il sistema di ispezione video Zenith IS-03 è costituito da un supporto per asta estremamente compatto e flessibile ed una fotocamera autofocus full HD (C-HAF).

    La telecamera
    Zenith C-HAF è una telecamera di ispezione con messa a fuoco automatica full HD in tempo reale, con risoluzione di 2 MP per visualizzare immagini / video 1080p nitidi su monitor HD, tramite connessione HDMI a 60 fps. Il suo angolo di visione è completamente regolabile.
    Con questa telecamera si ottiene una messa a fuoco istantanea senza la necessità di regolare costantemente l'obiettivo.
    La fotocamera è dotata di zoom ottico 1x-14x e zoom elettronico 1x-6x.
    Tutte le funzioni sono controllate direttamente dallo schermo.
    La distanza di lavoro è compresa tra 10 cm e l'infinito, rendendola la soluzione ideale per ispezionare oggetti multistrato, in modo estremamente rapido.


    Braccio flessibile girevole a 360°, ideale quando è necessario elaborare campioni con ingombro notevole.  È incluso anche un sistema di montaggio a parete.


                                                      Vedi la scheda tecnica


    ZENITH XDS - 3 MET

    Microscopio metallurgico rovesciato by Optika

    Lo Zenith XDS - 3 MET è un microscopio metallurgico rovesciato da banco, utile per misurazioni, visione di superfici e studio dei materiali.
    Caratteristiche tecniche:
    • Testa: Trinoculare inclinata 30°, ruotabile di 360°;
    • Oculari: WF 10X / 22mm;
    • Porta obiettivi: 5 posizioni;
    • Obiettivi: LWD PLAN IOS MET (senza vetrino) 5x/0.14, 10x/0.25, 20x/0.40, 50x/0.70;
    • Ingrandimenti: 50x, 100x, 200x, 500x;
    • Sistema di messa a fuoco: Coassiale Macro e Micrometrica;
    • Tavolo: 250 x 230 mm, meccanico con controlli coassiali ergonomici, range di movimento X-Y: 114 x 81mm;
    • Illuminazione: 12V / 50W alogena in alloggiamento esterno, centrabile e con regolazione d'intensità;
    • Filtri: Blu, giallo, diffusore, polarizzatore e analizzatore




    Zenith XDS-3 MET, Microscopio Metallurgico Industriale Roversciato

    ZENITH ST-50 LED


    Long Arm Stereoscopic

    Microscopio stereoscopico professionale versatile e adatto ad ogni uso sia nel campo artigianale che nell'industria; ottimo in odontoiatria.
    Il lungo braccio e' posizionabile in varie angolature tali da offrire sempre la migliore osservazione. La pesante base rende il microscopio molto stabile. La distanza di lavoro e il grande campo di visione di 12 mm sono ideali per osservazioni fuori asse e per assemblaggi molto curati.

    Caratteristiche tecniche:

    Testata: Fissa - inclinata 45° anteriormente
    Oculari: WF 10x/20 mm
    Obiettivo: Fisso 2x
    Stativo: A sbalzo
    Illuminazione: LED su braccio flessibile

    POSSIBILITA' DI RIPRESA FOTO E VIDEO con gli appositi adattatori





    Adattatore con Mirino Periscopico per Reflex


    Adattatore  per Microscopi Stereoscopici Trinoculari con mirino Periscopico, per macchine fotografiche Reflex

    Cod. DFM: 8348











    [Inizio]
