Sistemi di Videomicroscopia



- OPTIKAM C-B1 USB
- OPTIKAM C-B3 USB
- OPTIKAM C-B5 USB
- TABLET TB-3W e TB-5W


- OPTIKAM PRO-3 - USB
- OPTIKAM PRO-5 - USB
- EDUCAM MULTIMEDIA PRO





MICRO-VIDEOCAMERE USB per PC

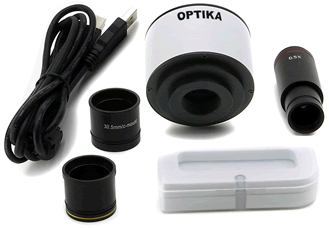

Videocamere OPTIKAM

         C-B1      C-B3       C-B5

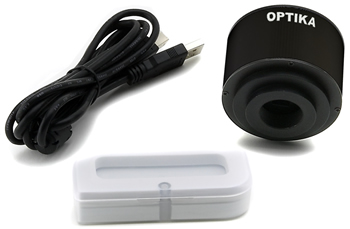

Le videocamere OPTIKAM mod. "C-B" sono dedicate a chi desidera in modo semplice ed intuitivo trasferire filmati ed immagini su computer.
Dotate di una connessione USB, le OPTIKAM mod. "C-B" consentono, tramite software in dotazione, di acquisire le immagini tramite un microscopio e di effettuarne una completa analisi.
Le videocamere sono dotate di speciali adattatori per microscopi biologici o stereoscopici, studiati per essere utilizzati su monoculari, binoculari e trinoculari.
L’utilizzo su microscopi trinoculari è reso possibile, su certi modelli, solo tramite gli appositi adattatori optional.

Le videocamere Optikam mod. C-B vengono fornite con adattatori per oculari di microscopi da 30mm, 30.5mm e passo “C.
 In base alle necessità dell’utilizzatore e del tipo di microscopio, sono disponibili altri adattatori.
Sono fornite con un utilissimo vetrino micrometrico


C-B1C-B3C-B5
Risoluz. camera digitale1.3 MP (1280x960)3.1 MP (2048 x 1536)5.1 MP (2592 x 1944)
Segnale di uscitaUSB 2.0USB 2.0USB 2.0
Sensore1/3"1/2"1/2,5"
Tecnologia del sensoreCMOSCMOSCMOS
Tipo di sensoreAptina CMOSAptina CMOSAptina CMOS
Formato immagine4/34/34/3
Dimensione pixel3.6 x 3.6 µm3.2 x 3.2 µm2.2 x 2.2  µm
Frame rate max  risoluz.15 fps (1280 x 960)12 fps (2048 x 1536)7 fps (2592 x 1944)
Frame rate altre risoluz.50 fps (320 x 256)45 fps (680 x 510)27 fps (1280x960); 90 fps (640x480)
Sensibilità1 V/lux- second1 V/lux-second0.53 V/lux-second
Rapporto S/N44 dB43 dB40.5 dB
Range dinamico71 dB61 dB66.5 dB
Conversione ADC8 Bit8 Bit8 Bit
Risoluzione colore1 Bit; 4 Bit; 8 Bit; 24 Bit1 Bit; 4 Bit; 8 Bit; 24 Bit1 Bit; 4 Bit; 8 Bit; 24 Bit
Tempo di esposizione 0.14 msec - 2 sec.0.244 msec - 2 sec.0.294 msec - 2 sec.
Binning1x1; 2x2; 4x41x1; 2x2; 3x31x1; 2x2; 4x4
Filtro IR380-650 nm (IR-cut filter)380-650 nm (IR-cut filter)380-650 nm (IR-cut filter)
Alimentazione CameraPC USBPC USBPC USB
Connessione C-MountSISISI
                            Accessori in dotazione
Adattatori ottici0.5x (per tubi oculare 23 mm)0.5x (per tubi oculare 23 mm)0.5x (per tubi oculare 23 mm)
Adattatori per monoculari e binoc.diametro 30 mm & 30.5 mmdiametro 30 mm & 30.5 mmdiametro 30 mm & 30.5 mm
Vetrino di CalibrazioneSISISI
Cavo alimentaz. USBSISISI
                               Requisiti di sistema
Sistema operativo richiestoWin XP / Win Vista /
 Win 7 / Win 8 / Win 10 (32 o 64 bit)
OSx (Mac OSx)
Linux
Win XP / Win Vista /
Win 7 / Win 8 / Win 10 (32 o 64 bit)
OSx (Mac OSx)
Linux
Win XP / Win Vista /
Win 7 / Win 8 / Win 10 (32 o 64 bit)
OSx (Mac OSx)
Linux
Requisiti del PCCPU: Equivalente a Intel Core 2.2
          2.8 GHz o superiore
RAM: 2 GB o superiore
Porta: USB 2.0
Monitor: 17" o superiore
CD-ROM
CPU: Equivalente a Intel Core 2.2
          2.8 GHz o superiore
RAM: 2 GB o superiore
Porta: USB 2.0
Monitor: 17" o superiore
CD-ROM
CPU: Equivalente a Intel Core 2.2
          2.8 GHz o superiore
RAM: 2 GB o superiore
Porta: USB 2.0
Monitor: 17" o superiore
CD-ROM





OPTIKAM PRO 3 e PRO 5
OPTIKAM PRO 3 LT e PRO 5 LT

Optikam PRO-3 e PRO-5
Fig. 1
Optikam PRO-3 e PRO-5 passo C
Fig. 2
Optikam PRO-3 e PRO-5 su trinoculare

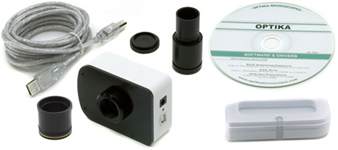

Contenuto dell confezione Optikam PRO-3 e PRO-5



Modello

OPTIKAM PRO 3

OPTIKAM PRO 5

Risoluzione

2048x1536 px (3.2 Mpx)

2560x1920 px (5.0 Mpx)

Sensore immagine

CMOS 1/2.5"

CMOS 1/3"

Dimensione pixel

3.2 µm x 3.2 µm

2.77 µm x 2.77 µm

Area immagine

6.55 mm x 4.92 mm

7.33 mm x 5.44 mm

Frequenza frame a risoluzione massima

6 frames/sec

4 frames/sec

Frequenza frame a risoluzione media

21 frames/sec

15 frames/sec

Formato ottico

1/2"

1/1.8"

Rapporto di formato

4:3

S/N

max 43 dB

max 42 dB

Range dinamico

61 dB

ADC

10 bit

Uscita dati (Video non compressi)

3x8 bit

Range di esposizione

0.2-231 msec

0.125-249.7 msec

Sensibilità

1.0 V/Lux-sec

1.2 V/Lux-sec

Adattatore lente C-mount

No

Adattatore per microscopi

Ĝ 30,0mm

Ĝ 30,0mm

Vetrino di calibrazione

Vetrino micrometrico 76x24mm (suddivisione 0,01mm)

Requisiti di sistema

Windows XP SP2 / Vista 32-64bit / Win 7 32-64bit, porta USB 2.0

Software in dotazione

Driver, interfaccia TWAIN, emamcapture, Optika Vision Pro, Software gratuiti

Caratteristiche di acquisizione

Bilanciamento automatico continuo del bianco, esposizione automatica continua, media, sottocampionamento (decimazione)

Accessori in dotazione

Cavo USB di 3 m, adattatore per stereomicroscopio, adattatore ottico (mod. LT escluso), vetrino micrometrico.




 OPTIKAM  HDMI Camera  serie H

OPTIKAM HDMI serie H offre un'ottima qualità di immagine attraverso la semplice connessione a proiettore, monitor TV o monitor PC.

L’utilizzatore può vedere, selezionare e modificare con un click i parametri della telecamera. Inoltre è possibile visualizzare, comparare ed eliminare le immagini catturate.

Questo sistema innovativo consente di ottenere video in alta definizione (Full HD 1080p), e dà la possibilità di memorizzare immagini e video direttamente sulla SD-card fornita o collegandosi a PC, per sfruttare al meglio tutte potenzialità del software IsView.

OPTIKAM HDMI Camera serie H è utilizzata largamente in campo didattico, nel controllo qualità industriale ed in tutti i laboratori.

Le microvideocamere della serie H si dividono in due modelli: HDMI Camera C-HE e HDMI Camera C-HP

Sono supportati tutti i principali sistemi operativi: Windows, IOS, Linux.

modello C-HE

modello C-HP

Vedi le specifiche tecnicheVedi le specifiche tecniche

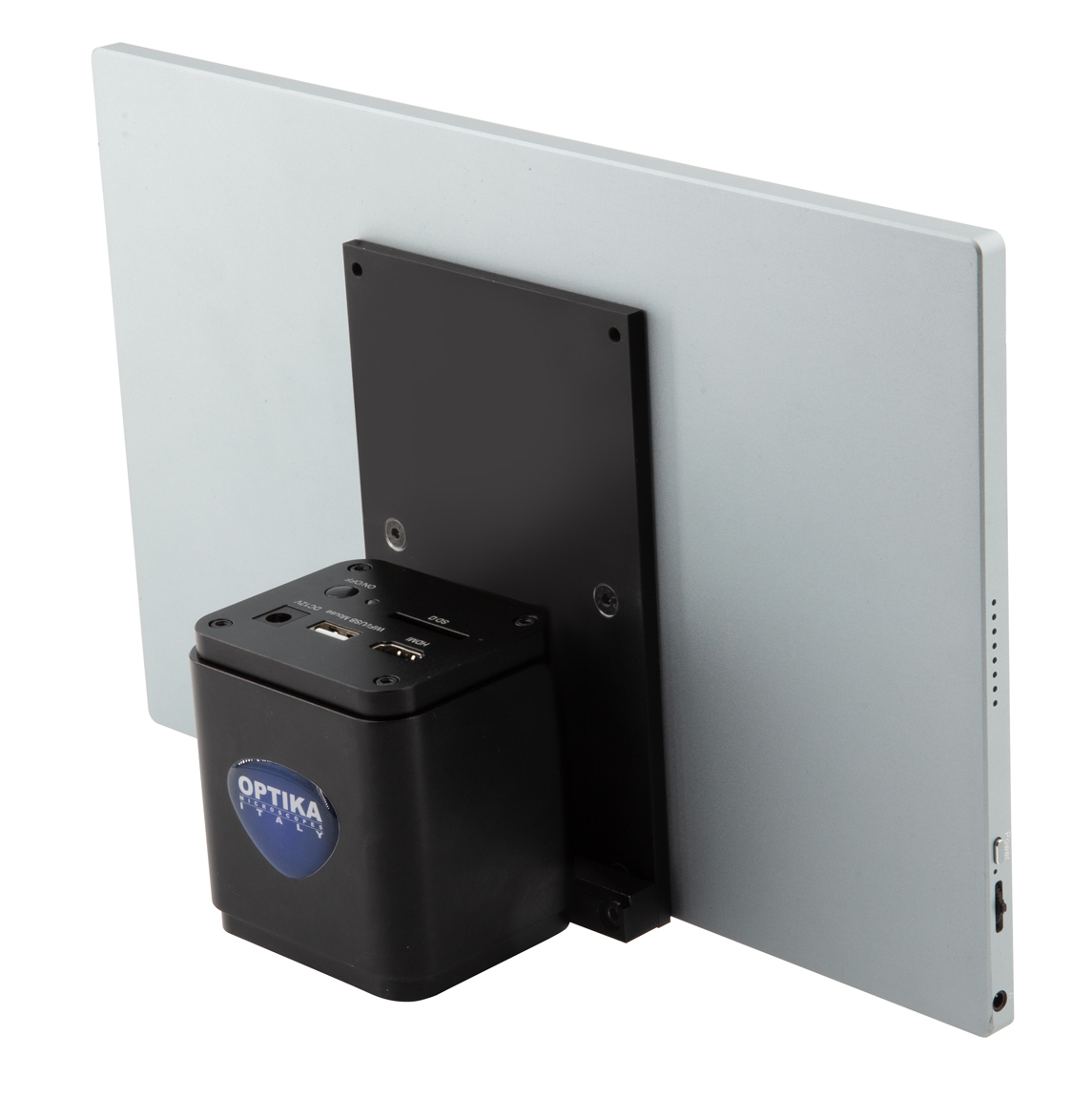

 OPTIKAM  HDMI Camera con Schermo Full HD Touch 11,5"

modello C-HESC

Telecamera:
Telecamera C-HE: uscita HDMI 720p. Cattura video ed immagini.
Per le specifiche complete vedi HDMI Camera Optikam C-HE.


Schermo:
Schermo LCD HDMI Full HD da 11,5 ".
Rotazione a 360 °, inclinable per visione ergonomica.
Accessori (inclusi): Mouse USB; Cavo HDMI, scheda SD da 16 GB, Schermo, Alimentatore.



Vedi le specifiche tecniche




USB CAMERA -  serie PRO

Le OPTIKAM USB CAMERA serie PRO includono un'ampia gamma di micro-videocamere, per soddisfare virtualmente ogni esigenza applicativa: i sensori SONY di altissimo livello, riconosciuti in tutto il mondo, assicurano precisione nella definizione e colori incredibilmente precisi.

La serie Optikam USB CAMERA - PRO si suddivide in tre modelli:

C-P3 Fotocamera da 3,1 MP con sensore CMOS SONY EXMOR, connessione USB 3.0 per Windows, Mac OS e Linux

C-P6 Fotocamera da 6.3 MP con sensore CMOS SONY EXMOR, connessione USB 3.0 per Windows, Mac OS e Linux

C-P8 Telecamera ad alta risoluzione (8,3 MP) con sensore CMOS SONY EXMOR di alta qualità, connessione USB 3.0 per Windows, Mac OS e Linux







OPTIKAM  WI FI

Optikam WiFi è una videocamera equipaggiata con un sensore da 5Mpixels, un cavo USB e un C & C-short mount. Rappresenta la soluzione più semplice per  visualizzare direttamente  le  immagini catturate  dal microscopio  sul  vostro  Smartphone  o su qualunque  altro dispositivo O.S. che disponga di una connessione WiFi.
Questo sistema innovativo fornisce immagini video in diretta  a varie risoluzioni e la possibilità  di salvare foto e video direttamente sul vostro  Smartphone o Tablet.
Non avrete bisogno di scaricare alcun software o App aggiuntivi, dal momento che il software On-board integrato nella camera WiFi richiede la connessione a un browser generico, evitando di richiedervi un router wifi.
Oltre al software On-board sono disponibili anche diverse App.
Ultimo ma non meno importante, più di 20 utenti possono connettersi contemporaneamente per poter usare comodamente la camera Wifi sul proprio sistema IOS, Windows, Blackberry o Android.


OPTIKAM WiFi è la miglior soluzione per i più svariati campi di applicazione, primo di tutti quello dell’istruzione










TABLET serie TB-3W  e  TB-5W




Le videocamere integrate al TABLET offrono una soluzione estremamente efficace per gli utenti che cercano qualcosa di comodo, versatile e potente.
Il tablet PC Windows integrato alla videocamera da 3 o 5 MP mostrerà tutti i dettagli del campione da analizzare attraverso un display grafico a colori ad alta risoluzione da 10,1" con controllo veloce e reattivo.
Il tablet si può usare come un normale PC grazie alla tastiera inclusa. E' dotato del più recente sistema operativo Windows e del processore Intel per garantire le massime prestazioni e velocità.

I vantaggi di questa soluzione sono:

  • Condividere le immagini / live view tramite Skype o via mail
  • Separare il tablet dalla videocamera e combinarlo con la tastiera inclusa e utilizzarlo come un vero PC
  • Eseguire misurazioni lineari semplicemente tracciando una linea sull'immagine
  • Archiviare i rapporti di prova in base alle esigenze
  • Permettere una visione simultanea sia attraverso gli oculari che sul monitor

Le videocamere con sensore CMOS da combinare con questa tecnologia all'avanguardia sono con risoluzione 3MP (TB-3W) o 5MP (TB-5W).
Il tablet PC Windows viene fornito con la tastiera e il software Optika Vision Lite.

Vedi le specifiche tecniche





Inizio]

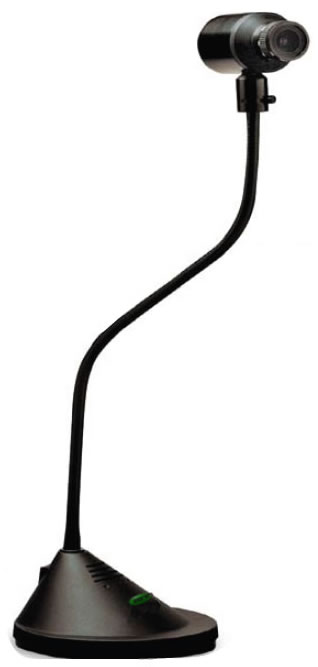

TELECAMERE CCD MULTIMEDIALI EDUCAM

MULTIMEDIA PRO

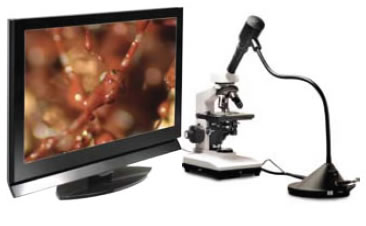

Le EDUCAM sono videocamere studiate espressamente per uso didattico.
Infatti collegandole ad una TV o ad un monitor, possono svolgere diversi compiti: collegate ad un microscopio, biologico o stereoscopico, realizzano un ottimo sistema di videomicroscopia; senza microscopio possono essere usate come episcopio, ingranditore, lavagna luminosa, telecamera per videoconferenze, o come telecamera per registrazione applicate ad un videoregistratore.

Le EDUCAM consentono nitide riprese anche in condizioni di scarsa luminosità, grazie alla grande sensibilità di cui dispongono.

Lo speciale obiettivo da 8 mm consente una messa a fuoco da 0,76 cm all'infinito con ingrandimento massimo 90x.
Nel modello MULTIMEDIA PRO, alla base è collocato un microfono ad alta sensibilità, che permette l'acquisizione e la riproduzione del sonoro.

Lo speciale braccio flessibile di 65 cm di lunghezza, 1,2 cm di diametro ed il notevole peso della base rendono il modello MULTIMEDIA PRO della serie EDUCAM uno strumento versatile, robusto e stabile allo stesso tempo.


Caratteristiche EDUCAM MULTIMEDIA PRO
Sensore  CCD 1/3"
Risoluzione (linee TV) 380
Pixel totali 290.000
Rapporto segnale/rumore >48 dB
Sensibilità (lux/F:1.2) 1
Shutter elettronico Si
Controllo autom. guadagno Si
Bilanciamento del bianco Si
Segnale video PAL (o NTSC)
Distanza di lavoro >0,76 cm
Obiettivo 8 mm
Ingrandimenti > 90x
Microfono Si
Segnale audio analogico
Alimentazione 12 Vcc
Lungh. braccio flessibile 65 cm
Diametro base 17 cm
Peso 3,5 cm


La telecamera CCD posta all'estremità del braccio può essere ruotata in varie posizioni tramite uno speciale snodo. Inoltre è multidirezionale, anche a sbalzo rispetto alla base, senza incidere sulla stabilità.
Le EDUCAM MULTIMEDIA PRO hanno in dotazione l'alimentatore esterno ed il doppio adattatore per collegamento a microscopi stereoscopici e biologici.

E' disponibile come optional la scheda di acquisizione USB per il collegamento a qualsiasi PC.
